U modernim sustavima automatizacije, vibratorski dodavač je široko korišten uređaj za ubacivanje za sortiranje i usmjeravanje dijelova. Automatski poravnava nasumično raspoređene komponente u dosljednom smjeru i kontinuirano ih isporučuje u sljedeći proizvodni proces. Zamjenjujući ručno hranjenje, pomaže poboljšati učinkovitost, održati dosljednost i smanjiti troškove rada.
1. Princip rada

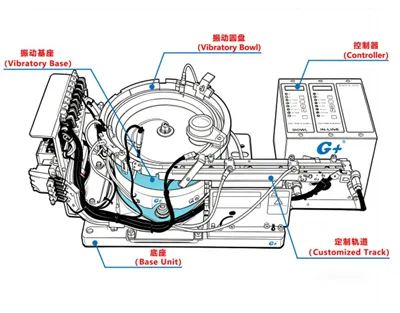

Hranilica s vibrirajućom zdjelom sastoji se od vibracijske zdjele, osnovne jedinice, vibracijske baze, kontrolera i staze za hranjenje. Ove komponente rade zajedno kako bi generirale kontrolirane vibracije, omogućujući automatsko kretanje i orijentaciju dijelova.
Tijekom rada, vibrirajuća baza stvara postojane vibracije koje tjeraju dijelove da se kreću duž spiralne staze unutar zdjele. Kroz kombinirani učinak vibracija i gravitacije, dijelovi se transportiraju prema gore i vode u ispravnu orijentaciju.
2. Ključne komponente sustava automatskog dodavanja dijelova
Standardni automatski sustav dodavanja dijelova uključuje sljedeće ključne komponente:
• VibracijskiZdjela
Drži rasute dijelove i vodi ih u stazu za ulaganje.
• Osnovna jedinica
Podržava strukturu hranilice i osigurava stabilnost instalacije.
• Vibracijska baza
Generira kontrolirane vibracije za poticanje kretanja i dodavanja dijelova.
• Upravljač
Podešava frekvenciju vibracija, amplitudu i brzinu hranjenja.
• Prilagođena staza
Dizajniran prema geometriji dijela za orijentaciju i sortiranje.
3. Proces hranjenja i orijentacije
Potaknuti vibracijama, dijelovi se kreću duž spiralne staze gdje mehanizmi orijentacije kao što su utori, pregrade ili strukture-temeljene na obliku filtriraju neispravno postavljene komponente. Samo ispravno orijentirani dijelovi nastavljaju se kretati prema gore duž staze i isporučuju se do izlaza za prijenos u sljedeću fazu proizvodnje. Ovaj proces omogućuje kontinuirano, stabilno i automatizirano hranjenje.
4. Prijave
Vibracijski dodavači s posudama naširoko se koriste u industrijama gdje mali dijelovi zahtijevaju razvrstavanje, orijentaciju i automatsko hranjenje. Prikladni su i za precizne komponente i za-proizvodna okruženja, pomažući u poboljšanju učinkovitosti i dosljednosti na automatiziranim montažnim linijama.
Elektronička i hardverska industrija
Koristi se za komponente kao što su otpornici, kondenzatori, konektori, vijci, matice i opruge, osiguravajući stabilno i-brzo napajanje u montažnim i proizvodnim linijama.
Medicinska i prehrambena industrija
Primjenjuje se u higijenskim proizvodnim okruženjima za hranjenje kapsula, tableta, bombona, orašastih plodova i drugih granuliranih proizvoda, osiguravajući čisto i precizno rukovanje.
Automobilska industrija
Koristi se u automobilskim proizvodnim linijama za uvlačenje vijaka, opruga, spojnih elemenata i drugih mehaničkih komponenti za podršku učinkovitom automatiziranom sastavljanju.
5. Usporedba s drugim sustavima hranjenja
|
|
|
|
 |
Različiti sustavi hranjenja dizajnirani su za različite zahtjeve proizvodnje. U usporedbi s drugim rješenjima za hranjenje, vibracijske hranilice s zdjelicama pružaju uravnoteženu kombinaciju učinkovitosti, fleksibilnosti i isplativosti, posebno za male dijelove koji zahtijevaju orijentaciju.
Prednosti i ograničenja
Vibracijski dodavači s posudama vrlo su učinkoviti za rukovanje malim rasutim dijelovima i mogu automatski sortirati i usmjeravati komponente sa stabilnim performansama. Međutim, oni možda nisu prikladni za velike, lomljive ili vrlo nepravilne-proizvode i često zahtijevaju prilagodbu na temelju dizajna dijelova.
6. Prednosti
·Automatizirano hranjenje, zamjena ručnog rada
· Poboljšana učinkovitost proizvodnje
· Smanjeni troškovi rada
· Prilagodljiv dizajn na temelju zahtjeva aplikacije
·Stabilan i pouzdan rad
7. Vodič za odabir
Prilikom odabira sustava hranilice s vibrirajućom zdjelom potrebno je procijeniti nekoliko čimbenika kako bi se osigurala stabilna izvedba hranidbe i kompatibilnost s proizvodnim procesom.
• Karakteristike dijelova
Uzmite u obzir veličinu, oblik, materijal, težinu i stanje površine dijelova. Proizvodi koji su skloni zaglavljivanju, preklapanju ili grebanju mogu zahtijevati prilagođeni dizajn tračnica.
• Zahtjevi za hranjenje
Odredite je li potrebna orijentacija, brzina uvlačenja, točnost pozicioniranja ili kontinuirani rad. Različite primjene mogu zahtijevati različite konfiguracije hranjenja.
• Proizvodno okruženje
Uvjete u industriji kao što su čistoća, vlaga, osjetljivost na vibracije i obujam proizvodnje treba uzeti u obzir pri odabiru materijala za punjenje i dizajna.
• Integracija sa sustavom automatizacije
Razmotrite kompatibilnost s pratećom opremom kao što su robotske ruke, transporteri, sustavi za inspekciju ili strojevi za sastavljanje.
• Zahtjevi za kapacitet i ponovno punjenje
Za-veliku proizvodnju mogu se dodati opcijski sustavi lijevka kako bi se smanjila učestalost ručnog punjenja i održalo kontinuirano hranjenje.
Općenito, vibrirajuće zdjelaste hranilice prikladne su za širok raspon dijelova koji zahtijevaju kontroliranu orijentaciju, stabilno hranjenje i automatizirani prijenos u industrijskoj proizvodnji.
8. Zaključak
Vibracijski dodavač s zdjelom bitna je komponenta u modernim automatiziranim proizvodnim sustavima. Pomaže u poboljšanju učinkovitosti, osigurava dosljedno hranjenje i podržava-veliku proizvodnju u više industrija. Sa svojom fleksibilnošću i pouzdanošću, ostaje jedno od najčešće korištenih rješenja za automatizaciju malih dijelova.
