Šuplji rotacijski reduktor

Ovo je šuplja broj okretnog reduktora GSN200-18K-CS s veličinom stolnog prijenosnog omjera 200 mm 1:18 i koračnim motorom zatvorene petlje. GIGAGER šuplji rotacijski aktuator kombinira prednosti servo motora, kazaljke bregastog vratila i motora motora, čime se dobiva ravnoteža između ta tri proizvoda. Može izraditi segmente pod bilo kojim kutom sa servo motorom ili koračni motor, koji mogu zadovoljiti brojčanu kontrolu koju punjač ne može postići.

1. Specifikacija modela šupljeg rotacijskog reduktora GSN200-18K-CS

2. Što je šuplji rotacijski reduktor?

3. Što je proizvod značajke CS tipa šuplje Rotary Reducer?

4. Konfiguracija sustava CS tipa šupljeg rotacijskog reduktora

5. Koliko je CS modela dostupno?

6. Koji tip uređaja može koristiti šuplji rotacijski reduktor?

Demo video-veza:

a. Demo za žiro test https://youtu.be/PwKiObIMXRM

b. Demo za 4. os ili petu os https://youtu.be/L9gheXQ6zLc

Za više videozapisa kliknite GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. Kako odabrati pravi model za moj uređaj?

Za više informacija o odabiru modela šupljeg rotacijskog reduktora, pogledajte stranice za odabir modela u katalogu.

8. Zašto odabrati GIGAGER?

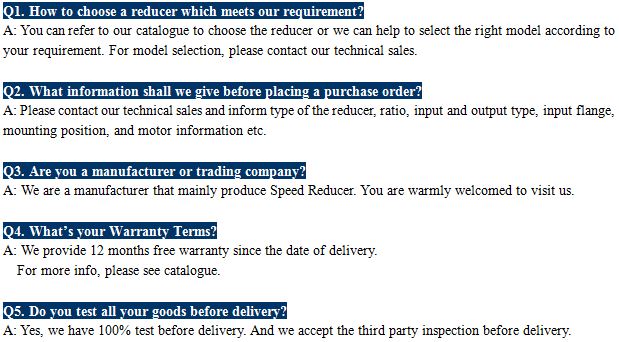

9. Često postavljana pitanja

10. Povezane informacije

GIGAGER šuplja rotacijska platforma koja se uglavnom koristi za lasersko graviranje, tipkanje, CCD pregled, kalup, nosač, okretno vratilo, itd.

Specifikacije koje prodajemo su uglavnom 60, 100, 130, 200 serije. Proizvodi imaju visoku točnost pozicioniranja, mogu se instalirati naopako, površina okretnog diska i nosač mogu biti izravno zaključani i lako opremljeni motorom.

Proizvodi tvrtke prošli su nacionalnu certifikaciju patenta, a tijelo rotirajućeg diska izrađeno je od materijala od aluminijske legure, koje je završeno obradom "μ" klase i tokarenje i glodanje; zupčanik ima spiralni dizajn, preciznost do 2 stupnja prijenosa, a nakon obrade nitriranjem tvrdoća može doseći HRC52.

Nakon sastavljanja površine diska, postupak mljevenja se provodi kako bi se osigurao paralelnost i vertikalnost svakog dijela. U isto vrijeme, proizvod razmatra problem bočne sile tijekom uporabe i prihvaća "križni valjkasti ležaj" kako bi nosio bočnu silu s opterećenjem površine diska!

Ovaj cjelokupni asortiman proizvoda testiran je od strane njemačkog HEIDENHAIN kutnog analizatora, a zazori i ponovljena odstupanja zupčanika su potpuno pregledani.

Značajke šuplje rotirajuće pozornice

* Šuplja struktura

Okretna ploča šuplje rotirajuće platforme je šuplja struktura, a servo motor je spojen sa strane kako bi se olakšala ugradnja zračne cijevi i žice u metalurški alat.

Visoka točnost pozicioniranja

Šuplja rotacijska platforma prihvaća usporenje s jednim stupnjem spiralnog zupčanika kako bi povećala izlazni moment. Ocjena točnosti prijenosa je manja od 5 stupnjeva. Nadalje, mehanizam za podešavanje fleksibilnog razmaka kontrolira zračnost mijenjajući središnju udaljenost dva zupčanika, čineći šuplju rotacijsku platformu praznom. Povratak je iznimno malen, a točnost ponavljanja pozicije je ispod 5 lučnih sekundi.

* Velika krutost

Okretna ploča šuplje rotirajuće platforme oslonjena je na skup precizno prekriženih valjkastih ležajeva. Valjci u ležajima su raspoređeni na 90 stupnjeva, a promjer valjka je nešto veći od veličine kolnika između unutarnjeg prstena i vanjskog prstena ležaja, tako da je ležaj poprečnog valjka Postoji sila prednapinjanja između unutarnji i vanjski prstenovi i valjak, tako da rotirajuća platforma rotirajuće platforme oslonjena na ležaj može nositi različite momente kao što su radijalna, aksijalna i prevrtanje, a njegova krutost je više od 10 puta veća od konvencionalnog ležaja.

* Velika točnost rotacije

Nakon sklapanja servo rotacijske platforme, križni valjkasti ležaj platforme koristi se kao središte rotacije, a vanjski promjer i završna površina okretne ploče ponovno su tlo (standardni razred je rafiniran) kako bi se osigurala koaksijalnost okretne ploče , paralelizam i slično. tolerancija.

* Konfiguracija motora

Šuplja rotacijska platforma može fleksibilno mijenjati veličinu sučelja prilagođavajući rupu prirubnice i ulazne osovine, te je prikladna za povezivanje bilo koje marke servo motora i koračni motor.

primjena

1, CNC uređaj za indeksiranje

2, robotski zglob

3, četvrta strojna os strojnog alata

4, vojni radar

5, automatizirana proizvodna linija
