SV tip šuplje rotacioni stol za servo motor

SV tip GIGAGER šupljeg rotacijskog stola koji se naziva i šuplja rotacijska faza, posebno dizajnirani za servo-motorni mjenjač za aplikacije upravljanja gibanjem. U potpunosti iskorištava fleksibilnost servo motora, dajući dizajnerima veću slobodu u dizajnu mehanizma.

• Odvojeni stol čini dizajn slobodnijim

• Šuplji izlazni stol velikog promjera

• Visoka točnost pozicioniranja. 1

• Visoki zakretni moment

• Velika fleksibilnost pri odabiru Servo motora

• Visoka učinkovitost

1. Što je šuplja rotacijska ploča?

Hollow Rotary Table je potpuno nova vrsta rotirajućeg uređaja. Uključujući visoku učinkovitost prijenosa, visoku preciznost, visoku čvrstoću i visoku cijenu, kombinira prednosti servo motora, indeksera bregastog vratila i motora motora, čime se dobiva ravnoteža između ta tri proizvoda.

Usvajanje vrhunskog spiralnog konusnog zupčanika i optimizirani dizajn kontaktne zubne površine čine ravnomjerno opterećenje i omogućuju visoki izlazni moment. Kada se kombinira s planetarnim reduktorom ili reduktorom desnog kuta, omjer prijenosa će postati veći do 1: 180.

Zupčanici su izrađeni od legiranog čelika visoke čvrstoće, a tvrdoća zubne površine nakon cementiranja može doseći HRC60 ± 2 °.

Opremljen servo motorom, šuplji rotacioni aktuator može napraviti segmente pod bilo kojim kutom, koji može zadovoljiti brojčanu kontrolu koju punjač ne može postići. Točnost pozicioniranja usporediva je s izravnim pogonskim motorom koji može ostvariti pozicioniranje inercijskog opterećenja u kratkom vremenu.


Demo za žiro test	Mini AB rotacijska os (CNC 4. os i 5. os)

2. Što je proizvod značajke SV tipa šuplje rotacijski stol?

• Poboljšati pouzdanost i smanjiti troškove putem izravnih veza

Stol za opremu i robotska ruka mogu se izravno montirati na izlazni stol Hollow Rotary Table. To može uštedjeti vrijeme i troškove za mehanički dizajn, raspodjelu dijelova, ispravljanje pogrešaka pojasa itd., Što je u usporedbi s mehaničkim dijelovima kao što su remenice i remen.

• Veliki omjer prijenosa do 1: 180 moguć

Kod kombinacije planetarnog reduktora ili pravokutnog mjenjača, omjer prijenosa će postati veći do 1: 180.

• Idealna alternativa za DD motor i Cam indekser

GIGAGER-ov šuplji rotacijski stol koristi prednosti servo motora, pokazivača bregastog vratila i DD motora, čineći indeksiranje pod bilo kojim kutom i visokim performansama.

• Visoko precizno pozicioniranje bez zazora

Non-backlash, preciznost pozicioniranja do ± 5 lučnih sekundi, točnost pozicioniranja min 1 luč. Min.

Napomena: Ponovljiva točnost pozicioniranja mjeri se pri konstantnoj temperaturi (normalna temperatura) pod stalnim opterećenjem.

• Šuplja konstrukcija velikog promjera omogućuje ožičenje i cjevovode

Ožičenje i cjevovodi su praktičniji i jednostavniji, a prednosti ove značajke osobito su izražene u složenim ožičenjima i cjevovodnim okruženjima.

3. Konfiguracija sustava za SV vrstu šupljeg rotacijskog stola

Konfiguracija SV tipa šuplje rotacijske tablice
Standardna konfiguracija		Dodatna oprema
1	Hollow Rotary Table × 1 set	1	Ploča senzora × 1 set
		2	Fotoelektrični senzor × 1 set
		3	Nosač senzora × 1 set

4. Koliko je modela dostupno?

Model	Vrsta ležaja	Veličina okvira	Omjer prijenosa	Dopušteni zakretni moment	Dopuštena brzina	Dopušteni moment inercijskog opterećenja
GSN60-05K-SV	Križni ležaj	60 mm (2,36 in.)	1: 5	5,2 Nm	300 okr / min (tablica)	5 Nm
GSN85-05K-SV	Križni ležaj	85 mm (3,35 in.)	1: 5	8 Nm	300 okr / min (tablica)	10 Nm
GSN85-18K-SV	Križni ležaj	85 mm (3,35 in.)	01:18	3,2 Nm	150 okr / min (tablica)	10 Nm
GSN130-10K-SV	Križni ležaj	130 mm	01:10	32 Nm	250 okr / min (tablica)	50 Nm
GSN130-18K-SV	Križni ležaj	130 mm	01:18	20 Nm	150 okr / min (tablica)	50 Nm
GSN200-10K-SV	Križni ležaj	200 mm (7,87 in.)	01:10	65 Nm	250 okr / min (tablica)	100 Nm
GSN200-18K-SV	Križni ležaj	200 mm (7,87 in.)	01:18	50 Nm	150 okr / min (tablica)	100 Nm
GSB60-05K-SV	Konusni valjkasti ležaj	60 mm (2,36 in.)	1: 5	5,3 Nm	350 okr / min (tablica)	5 Nm
GSB100-08K-SV	Konusni valjkasti ležaj	100 mm (3,94 in.)	1: 8	26 Nm	250 okr / min (tablica)	30 Nm
GSB130-10K-SV	Konusni valjkasti ležaj	130 mm	01:10	48 Nm	200 okr / min (tablica)	35 Nm
GSB200-10K-SV	Konusni valjkasti ležaj	200 mm (7,87 in.)	01:10	65 Nm	200 okr / min (tablica)	45 Nm

Za više pojedinosti pogledajte priloženi Katalog. (preuzmite PDF na ovoj stranici)

5. Kako postići veći odnos izlaznog omjera prijenosnika?

Za neke primjene potreban je veći omjer prijenosa, to se može postići kombinacijom šupljeg rotacijskog stola s planetarnim reduktorom ili pravokutnim mjenjačem. Ispod je popis kombinacija za različiti omjer prijenosa.

Niz	Model	Tip kombiniranog reduktora	Omjer prijenosa	Opremljeni tip motora
GSN	60	GSZ serija pravokutnog reduktora	15	Servo motor
	60	Planetarni reduktor	15/20/25/35/50
	85	GSZ serija pravokutnog reduktora	10/15/54
	85	Planetarni reduktor	15/20/25/35/50/54/72/90/180
	130	GSZ serija pravokutnog reduktora	20/30/36/54
	130	Planetarni reduktor	30/40/50/54/70/72/90/100/126/180
	200	GSZ serija pravokutnog reduktora	20/30/36/54
	200	Planetarni reduktor	30/50/54/72/90/126/180
GSB	60	GSZ serija pravokutnog reduktora	15	Servo motor
	60	Planetarni reduktor	15/20/25/35/50
	85	GSZ serija pravokutnog reduktora	16/24
	85	Planetarni reduktor	24/32/40/56/80
	130	GSZ serija pravokutnog reduktora	20/30
	130	Planetarni reduktor	30/40/50/70/100
	200	GSZ serija pravokutnog reduktora	20/30
	200	Planetarni reduktor	30/40/50/70/100

Kombinacija šupljeg rotacijskog stola s planetarnim reduktorom

Kombinacija šuplje rotacijske tablice s pravokutnim reduktorom

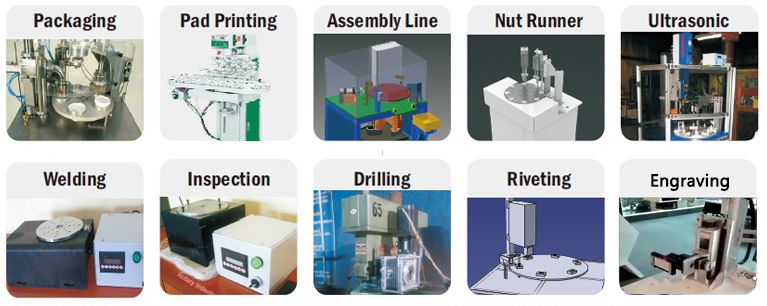

6. Koji tip uređaja može koristiti šuplji rotacijski pokretač?

Šuplji rotacijski stol može se primijeniti za mnoge primjene kao što je CNC uređaj za indeksiranje, rotirajući stadij, vojni radar, stroj za lasersko označavanje, žiro test, test gravitacijskog senzora, elektronički test kompasa za mobilni telefon i druge precizne elektroničke proizvode. Također se može koristiti za spojeve robotskih ruku, proizvodnu liniju za automatizaciju, uređaj za ispitivanje, lasersko rezanje itd.
